400-6666-986
光学镜头玻璃镀膜前后清洗剂试验报告
栏目:光学仪器 发布时间:2013-11-15

一:试验背景
       目前市场上高效的光学玻璃清洗剂需求很高,各种各样的清洗剂产品良莠不齐,竞争非常激烈。研发一种自己的清洗剂配方非常有必要。针对这种情况,我选择了目前市场认可度高,成本低廉,清洗效果极好的产品行业知名公司产品来做参考和对比试验。

二:样品性能

知名产品检测参数

外观

5%PH

总碱

游离碱

泡沫/25℃

泡沫/50℃

含氮量

含磷量

浓度

用途

无色透明

11.14

6.9ml

3.2ml

10mm,6mm

8mm,6mm

0.5%

3,9%

21%

清洗

1、针对镀膜前玻璃上的研磨粉,手印等脏污有极好的清洗效果;

2、针对镀膜后玻璃上的油污,手印等有极好的清洗效果;

3、泡沫极低,水洗极好,对白点有很好的效果;

4、样品呈弱碱性,对玻璃及其表面的光学镀膜层都无影响。

三:试验要求
清洗干净,不腐蚀



四:配方参数

针对样品参数和性能做此配方,并检测物化参数

成分

百分比

PA-2

20%

RF-25-1

低泡表面活性剂(浓缩液体高碱)

5%

纯碱

2%

二乙二醇丁醚

3%

70%

检测出物化参数

外观

5%PH

总碱

游离碱

泡沫/25℃

泡沫/50℃

含氮量

含磷量

浊点

用途

黄色透明

11.08

7.1ml

3.0ml

5mm,2mm

4mm,1mm

0

3.5%

>85℃

清洗


五:试验对比

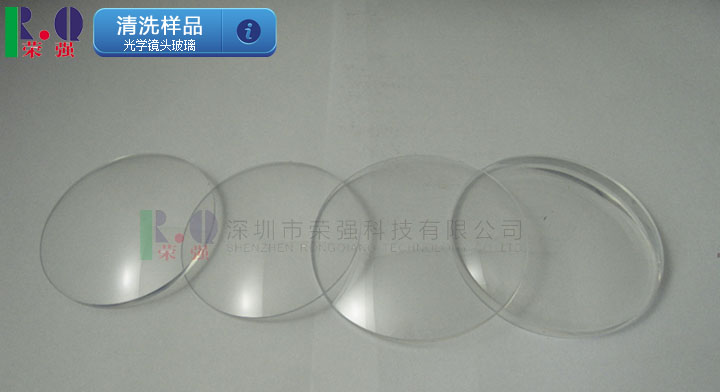

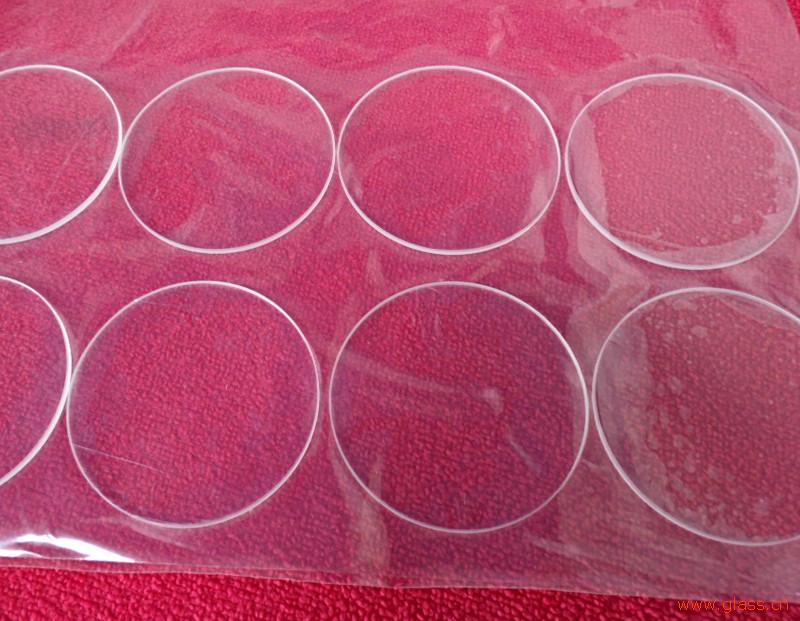

测试工件: 未清洗的镀AR膜光学玻璃20片、未清洗的镀AR膜前光学玻璃20片。
 清洗流程 浸泡清洗槽→纯水水洗→纯水慢拉→烘干→强光下观察清洗效果

清洗工艺:

清洗方式

浓度

温度

时间

清洗数量

浸泡

5%

55℃

300s

5组x 2片

腐蚀对比:取镀膜后光学玻璃,同清洗条件浸泡20min观察玻璃和镀膜层的腐蚀情况

处理方式

浓度

温度

时间

清洗数量

浸泡

5%

55℃

20min

3组x 2片


六:试验数据


单片清洗效率

镀膜前清洗效率

镀膜后清洗效率

腐蚀情况

知名产品

>95%

9片全部合格

10片合格

20min部分微腐蚀

配方样品

>95%

10片全部合格

10片全部合格

20min未腐蚀


七:试验结论

经对比测试,配方样品镀膜前玻璃清洗,镀膜后玻璃清洗都与行业知名公司产品效果相当,此次小样测试通过。与客户和业务员沟通后,生产成本也能被客户接受。可以放心推荐给客户做大批量生产。


 附录:产品介绍

1、RF-25-1低泡表面活性剂(浓缩液体高碱)
http://www.4006666986.com.cn/sta_pro/96.html
2、PA-2
http://www.4006666986.com.cn/sta_pro/206.html



试验地点:深圳市荣强科技有限公司技术部实验室
