电热水壶底坐不锈钢浸泡常温除油粉案例分析
清洗对象： | 不锈钢—电热水壶底坐 |
清洗条件： | 常温浸泡 |
清洗目的： | 去除表面油污、脏污、黄斑痕方便后续处理 |
清洗要求： | 表面油污、脏污、黄斑痕去除彻底 工件无腐蚀，无水痕 |
工艺流程： | 浸泡清洗→水洗1→水洗2→烘干 |
关键字：不锈钢、电热水壶底坐、浸泡、水洗、清洗、PA-EH、RQ-222H
材料为不锈钢，不锈钢是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学介质腐蚀（酸、碱、盐等化学浸蚀）的钢种称为耐酸钢，由于两者在化学成分上的差异而使他们的耐蚀性不同，普通不锈钢一般不耐化学介质腐蚀，而耐酸钢则一般均具有不锈性。不锈钢能耐强酸强碱。

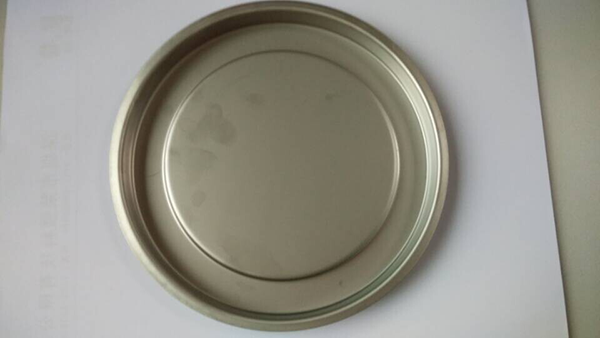

电热水壶底坐的材料是不锈钢，需要清洗干净电热水壶底坐的油污、脏污、黄斑痕。荣强表面活性剂可以用于金属清洗剂、电子工业清洗剂、玻璃清洗剂、线路板清洗剂、皮革清洗剂……但是本案例只针对不锈钢清洗做案例分析。 清洗条件是在常温状态下的浸泡清洗方式，按照以上条件，结合荣强产品的特点，表面活性剂选择RQ-222H、分散剂PA-EH，RQ-222H常温使用、脱脂力强、具有NP、OP类表面活性剂无法比拟的脱脂力，性能非常优秀，与常规助剂配合便成高品质脱脂剂，脱脂粉；分散剂PA-EH是高级特殊磷酸脂，高分散高螯合力，在强碱中有较高溶解度，耐酸碱，去污力强，对污垢有强分散去除力，对锈蚀有强去除力，对黄斑印黑灰有强去除力，在加温浸泡条件下，粘度低，在固体中有很好的分散性，极优异的漂洗性、生物降解性好、环保，脱脂加强。
组份
氢氧化钠（清洗助剂） | 35% |
碳酸钠（清洗助剂） | 28% |
磷酸二氢钠（清洗助剂） | 20% |
PA-EH（分散剂） | 10% |
RQ-222H（表面活性剂） | 7% |
本品各组分质量配比范围为： 氢氧化钠20%～40%、碳酸钠20～50%、磷酸二氢钠15%～30%、分散剂PA-EH 4%～15%、表面活性剂RQ-222H 5%～10%
按照5%开槽试验，使用电热水壶底坐浸泡测试，结果如下：
时间/分钟 | 表面油污 | 脏污、黄斑痕 | 外观 |
5 | 工件表面油去除60% | 脏污、黄斑痕有明显减少 | 无腐蚀 |
10 | 工件表面油去除80% | 脏污、黄斑痕去除60% | 无腐蚀 |
15 | 工件表面油完全去除 | 脏污、黄斑痕完全去除 | 无腐蚀 |
漂洗烘干，工件外观无腐蚀，保持工件光亮度（证明荣强的产品清洗力强，对工件无腐蚀）
该方案按照5%开槽使用状态下，浸泡常温洗状态下，对不锈钢无腐蚀，漂洗后表面无残留，除油除黄斑痕彻底，生产配制简单、使用方便、安全无毒，有效节约能源，能有效保证产品的合格率。
